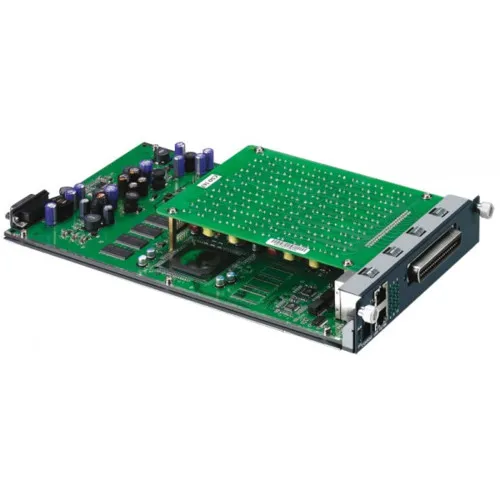

Аксессуар для сетевого оборудования Zyxel AAM-1212-51 (Модуль)

Аксессуар для сетевого оборудования Zyxel AAM-1212-51 (Модуль)

ADSL-модуль AAM-1212 представляет собой функционально законченный ADSL/Ethernet-коммутатор на 12 линий ADSL2+ со встроенными ADSL-сплиттерами.

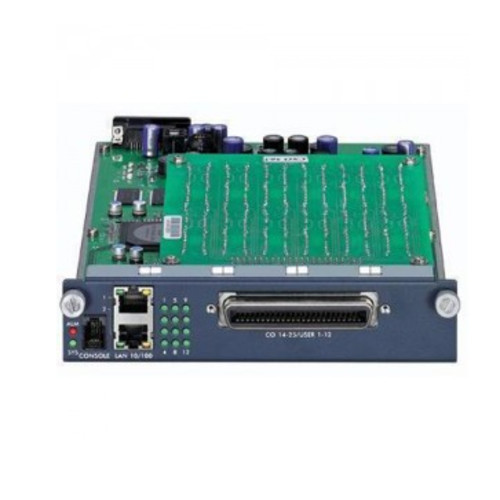

На передней панели имеются разъем Telco 50, объединяющий в себе 12 портов для подключения к АТС и 12 портов для подключения удаленных абонентов (ADSL), порт RJ-11 для подключения управляющей консоли и два Ethernet-порта RJ-45. Светодиодная индикация cлужит для отображения состояния портов и сигнализации об аварии.

ПРЕИМУЩЕСТВА

• Увеличивается время эксплуатации  IES-1000, защита инвестиций
• 12 портов ADSL/ADSL2/ADSL2+ на одной платформе
• Полная обратная совместимость с абонентским ADSL  оборудованием
• 2 FE порта Uplink с суммарной пропускной способностью 200Mbps
• Использование быстродействующего сетевого процессора делает возможным предоставление услуг Triple play
• Пакетная фильтрация, ограничение полосы пропускания ATM, и т.д.

ХАРАКТЕРИСТИКИ

ADSL/ADSL2+ интерфейс

• Соответствие стандартам
  • ADSL: G.992.1 Annex A, G.992.2 G.Lite, T1.413 issue 2
  • ADSL2: G.992.3 Annex A, Annex L
  • ADSL2+: G.992.5 Annex A , Annex M
  • G.994.1 G.hs
  • G.992.3, G.992.5, G.997.1 Spectral Mask and Physical Layer Parameter Management
• Поддержка протоколов
  • Multiple Protocols over AAL5
  • Support LLC and VC multiplexing modes.
• Диагностика качества линии ADSL
• Поддержка Multiple PVC
  • До 8 PVCs на порт, возможность настройки для каждого PVC
  • Привязка PVC к VLAN и к 802.1p
  • Задание значений VLAN ID и 802.1p для PVC
  • PVC используя ATM Forum TM 4.0 QoS классы трафика (UBR, CBR, nrt-VBR, rt-VBR)
  • Ограничение скорости downstream /upstream
  • Полный спектр значений для VPI и VCI
  • Поддержка RFC 2684 Routing Mode (RPVC, Routed mode PVC)
  • Поддержка PPVC (несколько PVC в один VLAN на основе 802.1р)
  • Поддержка до восьми очередей внутри PVC
• ATM F5 OAM cells for end-to-end loop back test (ITU-T Rec. I610)
• Поддержка EOC and Overhead Channel Access
• Поддержка «latency path function»
• Поддержка режимов диагностики
  • DELT (dual end loop test)
  • Tone diagnostic at link up
• Поддержка управления мощностью, включая L2 параметры
• Поддержка Seamless Rate Adaptation (SRA)
• US/DS Bin Mask supported
• DS/US Nominal PSD function supported
• Управление профайлами ADSL
• Управление профайлами Alarm используя  Threshold Crossing Alarm Management

Bridging

• IEEE 802.1Q VLAN aware bridging
  • Accept tagged and untagged packets from ADSL ports
  • Accept tagged and untagged packets from uplink port
• VLAN membership definition
  • 802.1Q Tag-Based VLAN
  • GVRP
• Изоляция портов и bridging
  • Поддержка изоляции портов внутри системы
  • CPE-CPE bridging выбирается внутри VLAN
• 1024 статических VLAN (весь диапазон VLAN ID 1~4094)
• До 128 MAC на порту DSL
• Функция VLAN bridge (несколько PVCs в один VLAN)
• VLAN cross connect (PVC вVLAN, привязка один в один)
• VLAN trunking (super PVC join multiple VLAN)
• Поддержка IEEE802.1ad VLAN STACKING (Double Tagging ,Q in Q)

Поддержка многоадресных рассылок

• Урпавление статическими группами многоадресных рассылок
• Поддержка IGMP v1 & v 2 snooping/proxy
• До 512 многоадресных групп, каждая группа до 50 участников
• Поддержка IGMP MVR(Multicast VLAN)
• Ограничение количества одновременных IGMP групп на DSL порт
• Профайлы фильтрации IGMP для каждого DSL порта
• Ограничение полосы IGMP канала для  DSL порта

Фильтры пакетов

• Фильтрация ARP (pass through/block)
• Фильтрация IGMP (pass through/block)
• Фильтрация DHCP (pass through/block)
• Фильтрация NetBios (pass through/block)
• Фильтрация PPPoE (pass through/block)
• Фильтрация EAPoL (pass through/block)
• Фильтрация IP (pass through/block)

Фильтрация MAC

• Ограничение по количеству MAC на порту коммутатора (1~128, по умолчанию отключено)
• Поддержка Source MAC accept/deny, может быть определено до 10 MAC адресов на  ADSL порту
• Поддержка MAC anti-spoofing

Контроль широковещательных пакетов

• Поддерживается контроль Downstream Broadcast для каждого ADSL порта и для VLAN

Качество обслуживания QoS

• До 8 очередей с приоритезацией пакетов (SPQ) на каждом Ethernet порту, на основе 802.1p
• До 4 очередей с приоритезацией пакетов (SPQ) на каждом ADSL порту, на основе 802.1p
• Привязка PVC к 802.1p
• Очереди приоритетов на основе физического порта, VLAN ID, VLAN приоритета, MAC адреса, source/destination, IP address source/destination и ToS & DSCP value, UDP/TCP source/destination.
• Настраиваемая привязка приоритета 802.1p к очереди
• Поддержка ACL

Broadband Access Service (BAS)

• DHCP relay agent option 82, sub option1(Circuit ID), sub Option2(Remote ID)
• IEEE 802.1x port-based аутентификация (локальная база или внешний Radius)
• DHCP Relay внутри VLAN
• Поддержка DHCP IP anti-spoofing

Безопасность

• DHCP IP anti-spoofing
• MAC anti-spoofing

Управление

• Интерфейс коммандной строки
• Поддержка xDSL профилей
• Обновление микропрограммного обеспечения по FTP и через серийный консольный порт
• WEB-интерфейс
• Управление по Telnet
• IEEE 802.1x аутентификация на базе порта
• Поддержка Radius-клиент для передачи логина/пароля
• Текстовый конфигурационный файл для передачи по FTP
• Unix syslog
• SSH
• SCP/SFTP (secure copy/FTP)
• NTP
• Возможность IP ping
• SNMP
• Сохранение/восстановление файла конфигурации
• Поддержка Fault/Alarm управления
• Настраиваемые Alarm фильтры
